鍍鋅管，又稱鍍鋅鋼管，分熱鍍鋅和電鍍鋅兩種，熱（rè）鍍鋅鍍（dù）鋅層厚，具有鍍層均勻（yún），附著力強，使用壽命長（zhǎng）等優點。電鍍鋅（xīn）成本低（dī），表麵不是很光滑，其本身的耐腐蝕性比熱鍍鋅管差很多。是使熔融金屬與鐵基體反應而產生（shēng）合金（jīn）層，從而使基體和鍍層二者相結合。熱鍍鋅是先將鋼管進行酸洗，為了去除鋼管表麵的氧化鐵，酸洗後，通過氯化銨或氯化鋅（xīn）水溶液或（huò）氯化（huà）銨和氯化（huà）鋅混合水溶（róng）液槽中進行清洗，然後送入熱浸鍍槽（cáo）中。熱鍍（dù）鋅具有鍍層均勻，附著力強，使用壽命長等優點。北方（fāng）大部分工藝采用鍍鋅帶直接卷管補鋅工藝。為提高鋼管的耐腐蝕性能，對一般鋼管進行鍍鋅。鍍鋅鋼管分熱（rè）鍍鋅和電鍍（dù）鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低（dī），表麵不是很光滑（huá）。吹氧焊管：用作煉鋼吹氧用管，一般用小口（kǒu）徑的焊接鋼管，規格由3/8-2寸八種（zhǒng）。用08、10、15、20或者195-Q235的鋼帶製作成的（de），為了防腐蝕，有的（de）要進行有效滲鋁處理。老房子大部分是用的都是鍍鋅管，現在煤氣、暖氣用的那（nà）種鐵管也是鍍鋅管，鍍鋅管作為（wéi）水管，使用幾年後，管內產生大量鏽垢，流（liú）出的黃水不僅汙染潔具，而（ér）且（qiě）夾雜著不光滑內壁滋（zī）生的細菌，鏽（xiù）蝕造成水中重金屬含量過高，嚴重危害人體的健康。六七十（shí）年代，國際上發達國家開始開發新型管材（cái），並陸續禁用鍍鋅管。中國（guó）建設部等四（sì）部委也發文明確（què）從二000年起禁用鍍鋅管（guǎn），目前新建小區的冷水管已經很少使用鍍鋅管了，有些小區的熱水管使用的是鍍鋅管。常（cháng）說的鍍鋅管現在主要（yào）用於輸送煤（méi）氣、暖氣。鍍鋅（xīn）管作為（wéi）水（shuǐ）管，使用幾年後，管內產生大量鏽垢，流出的黃水（shuǐ）不僅汙染潔具，而且（qiě）夾雜著（zhe）不光滑（huá）內壁滋生的細菌；鏽蝕造成水中重金屬含量過高，嚴重危害人體的健康。六、七十年代，國際上發達國家開（kāi）始開發新型管材，並陸續禁用鍍（dù）鋅管。中國建設部等四（sì）部委（wěi）也發文明（míng）確從二〇〇〇年起禁用鍍鋅管。1、牌號和化學成（chéng）分
鍍鋅鋼管用鋼的牌號和化學（xué）成分應符合GB 3091所規定的黑（hēi）管用鋼的牌號和化學成分。
2、製造方法
黑管的製（zhì）造方法（爐焊或電焊）由製造廠（chǎng）選擇。鍍（dù）鋅采（cǎi）用熱浸鍍鋅法。
3、螺紋及管接（jiē）頭
3.1 帶螺紋交貨的鍍鋅鋼管（guǎn），螺紋應在（zài）鍍鋅後車製。螺紋（wén）應符合YB 822的規定。
3.2 鋼製管（guǎn）接頭應符合YB 238的規定；可鍛鑄鐵管接（jiē）頭應符合YB 230的規定。
4、力學性能 鋼管鍍鋅前的力學性能應（yīng）符合GB 3091的規定。
5、鍍鋅層的均勻性鍍鋅鋼管應作鍍鋅（xīn）層均勻性的試驗（yàn）。鋼管試樣在（zài）硫酸銅溶液中（zhōng）連續浸漬5次不得變紅（鍍銅色）。
6、冷彎曲試驗公稱口徑不大於50mm的鍍鋅鋼管應作冷（lěng）彎曲試驗。彎曲角度為90°，彎曲半徑為（wéi）外徑的8倍。試（shì）驗時不帶填充（chōng）物，試樣焊縫處應置於（yú）彎曲方向（xiàng）的外側或上部。試驗後，試樣上不（bú）應有裂縫及（jí）鋅層剝落同象。
7、水壓試驗水（shuǐ）壓試驗應在黑（hēi）管進行，也可（kě）用渦流探傷代替水壓試驗。試驗壓力或渦流探傷對比試樣尺寸應符合GB 3092的規定。
鋼材（cái）力（lì）學性能是保證鋼材最終使用性能（機械性能）的重要指標，它取決於鋼的化學成分和熱處（chù）理製度。在鋼（gāng）管標準中，根據不同的使用要求（qiú），規定了（le）拉伸性能（抗拉強度、屈服強度或屈服點、伸長率（lǜ））以及硬度、韌性指標（biāo），還有用戶要（yào）求的高、低溫性能等。
①抗拉（lā）強度（σb）
試樣在拉伸過程中，在拉斷時所承受（shòu）的（de）最大（dà）力（Fb），出以試樣原橫截麵積（So）所得的（de）應力（σ），稱為抗拉（lā）強度（σb），單（dān）位為N/mm2（MPa）。它表示金屬材料在拉（lā）力作用下（xià）抵抗破（pò）壞的最大能力。計算公式為：
式中：Fb--試樣拉斷時所承受的最大力，N（牛頓）； So--試樣原（yuán）始橫截麵積，mm2。
②屈服點（σs）
具有屈服現象的金屬材料，試樣在拉伸過程中力（lì）不增加（保持恒定）仍能（néng）繼續（xù）伸長時的應力，稱屈服點。若力發（fā）生下降時，則應區（qū）分上、下屈服點。屈服（fú）點的（de）單位為N/mm2（MPa）。
上屈服點（diǎn）（σsu）：試樣發生屈服而力首（shǒu）次下降前的最大應力； 下屈服點（σsl）：當不計初始瞬時效應時，屈（qū）服階段中的最小應力。
屈服點的計算公式為：
式中：Fs--試樣拉伸過程中屈（qū）服力（恒定），N（牛頓）So--試樣原始橫截麵積，mm2。
③斷後伸長率（σ）
在拉伸試驗中，試樣拉斷後其（qí）標距所增加的長度（dù）與原標距長度的百分（fèn）比，稱為伸長率。以σ表（biǎo）示，單（dān）位（wèi）為%。計算公（gōng）式為（wéi）：
式中：L1--試樣拉斷後的標距長度，mm； L0--試樣原始標距長度，mm。
④斷麵（miàn）收縮率（ψ）
在拉（lā）伸（shēn）試驗中，試樣拉斷後其縮徑處橫截麵積的最大縮減量與原始橫截麵積的百分（fèn）比（bǐ），稱為斷麵收縮（suō）率。以ψ表示，單位為%。計算公式（shì）如下：
式中：S0--試樣原始（shǐ）橫截麵積，mm2； S1--試樣拉斷後縮徑處的最少橫截麵積，mm2。
⑤硬度指標
金屬材料抵抗硬的物體壓陷表麵（miàn）的能力，稱為硬度。根據試驗方法和（hé）適（shì）用範圍（wéi）不同，硬度又可分為（wéi）布氏硬度、洛氏硬度、維氏硬度、肖氏硬度、顯微硬度和高溫（wēn）硬度（dù）等。對於管材一般常用的有布氏、洛氏、維氏硬度三種。
A、布氏硬度（HB）
用一定直徑的鋼球或硬質合金球，以規定的試驗力（F）壓（yā）入式樣表麵，經規定保持時（shí）間後卸除試（shì）驗力，測量試（shì）樣表麵的壓痕直徑（L）。布氏硬度值是以試驗力除以壓痕球形表麵積所得的商。以HBS（鋼球（qiú））表示，單位為（wéi）N/mm2(MPa)。

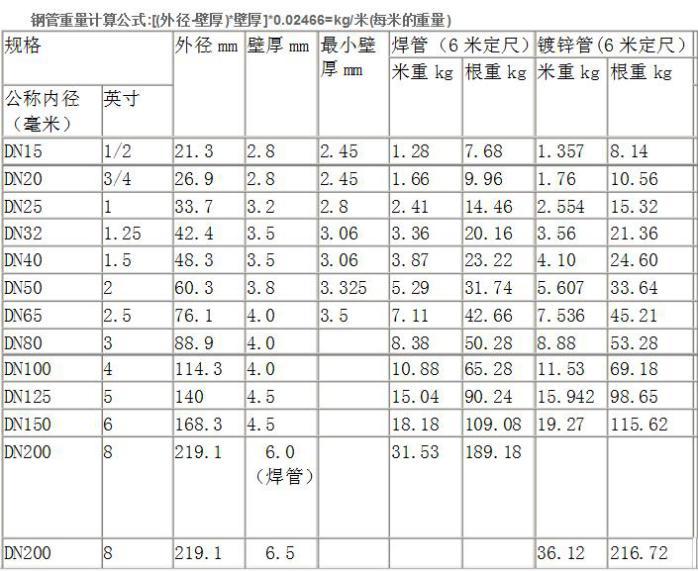

低壓流體輸送用鍍鋅焊接鋼管
（熱浸（jìn）鍍鋅部分）
1、鍍鋅層的均勻性（xìng）：鋼管試樣在硫酸銅溶液（yè）中連續浸漬5次不得變紅（鍍銅（tóng）色）
